DSO753H晶振,普通晶体振荡器,金属贴片晶振

KDS晶振,贴片晶振,DSO753H晶振,产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉产品主要有石英晶体谐振器，石英晶体振荡器。晶振主要特点有：高稳定性（年老化率小于+/- 5PPM），高Q（品质因数）值，低功耗，小体积，易于使用。

石英晶体谐振器与石英晶体振荡器产品主要应用于通讯器材，电脑，导航，航空航天，家用电器，电子数码等领域。一般石英晶体谐振器的频率可从数百赫兹至几百兆赫兹。安装,满足无铅焊接的高温回流温度曲线要求.

项目	符号	DSO753H晶振规格说明	条件
输出频率范围	f₀	170~230MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

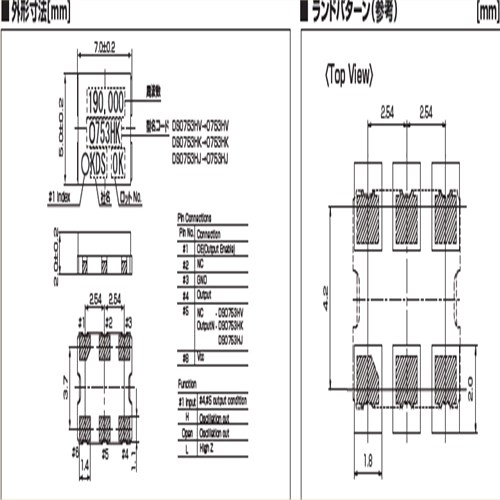

DSO753H SPXO

所有产品的共同点

1：抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2：辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3：化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4：粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）
5：卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6：静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
