鸿星SMD石英晶体,E1SB32E001501ECBB8,无线模块设备6G晶振

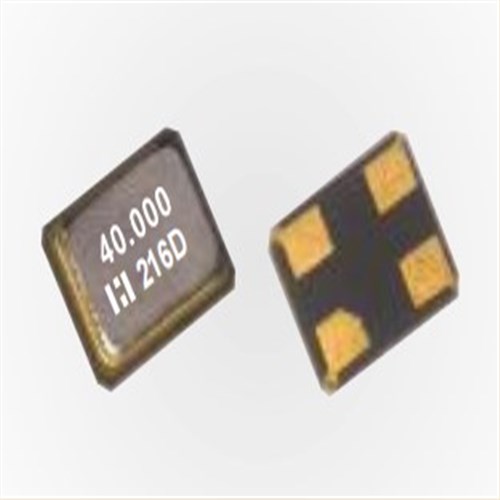

鸿星SMD石英晶体,E1SB32E001501ECBB8,无线模块设备6G晶振，台湾Hosonic鸿星晶振，型号：E1SB，编码为：E1SB32E001501ECBB8，频率为：32.000MHz，小体积晶振尺寸：2.0x1.6x0.5mm封装，四脚贴片晶振，无源晶振，石英晶振，石英水晶谐振器，SMD石英晶体，无铅环保晶振。具有超小型，轻薄型，高精度，高性能，高品质，耐热及耐环境特点。适用于设计空间有限的智能手机应用，小型无线模块设备，RFID应用，和其他基于消费者的无铅产品。满足使用无铅焊料进行再流分析的要求。

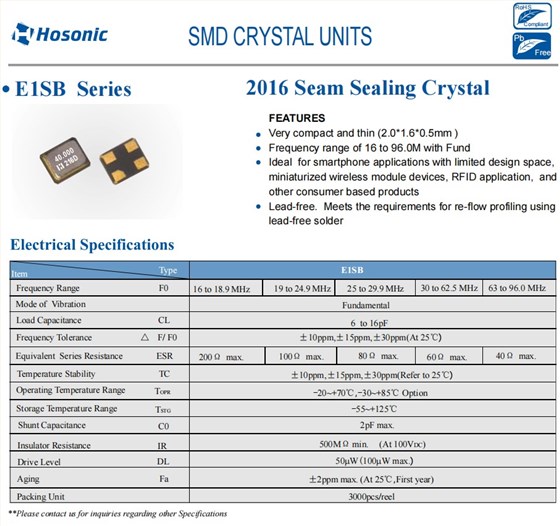

鸿星SMD石英晶体,E1SB32E001501ECBB8,无线模块设备6G晶振，参数表

Item	Type	E1SB
Frequency Range	F0	16 to 18.9 MHz	19 to 24.9 MHz	25 to 29.9 MHz	30 to 62MHz	63 to 96.0 MHz
Mode of Vibration		Fundamental
Load Capacitance	CL	6to 16pF
Frequency Tolerance	ΔF/ F0	±10ppm,±15ppm,±30ppm(At 25℃)
EquivalentSeries Resistance	ESR	200Ωmax.	100Ωmax.	80Ωmax.	60Ωmax.	40Ωmax.
Temperature Stability	TC	±10ppm,±15ppm,±30ppm(Refer to 25℃)
Operating Temperature Range	TOPR	-20~+70℃,-30~+85℃Option
Storage Temperature Range	TSTG	-55~+125℃
Shunt Capacitance	C0	2pF max.
Insulator Resistance	IR	500MΩmin.(At 100VDC)
Drive Level	DL	50μW(100μW max.)
Aging	Fa	±2ppm max. (At 25℃,First year)
Packing Unit		3000pcs/reel

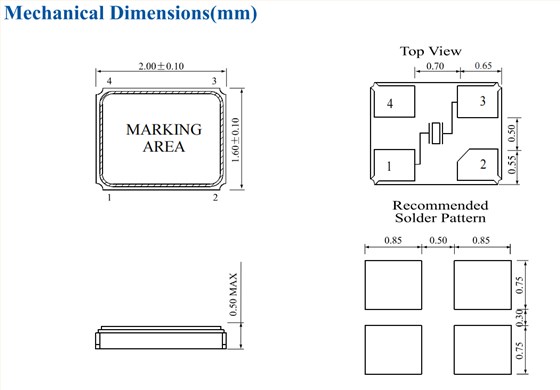

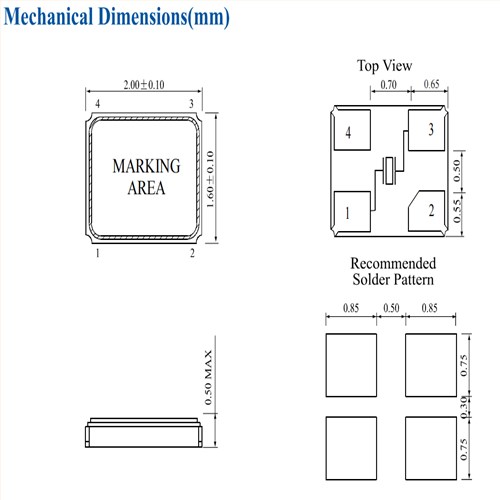

鸿星SMD石英晶体,E1SB32E001501ECBB8,无线模块设备6G晶振，尺寸图

鸿星SMD石英晶体,E1SB32E001501ECBB8,无线模块设备6G晶振

2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的贴片石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

进口贴片晶振	品牌	系列	频率	频率稳定性	负载电容
E1SB24E00001EE	Hosonic鸿星	E1SB	24MHz	±30ppm	18pF
E1SB26E007902E	Hosonic鸿星	E1SB	26MHz	±15ppm	9pF
E1SB60E003701E	Hosonic鸿星	E1SB	60MHz	±20ppm	9pF
E1SB55E0X0002E	Hosonic鸿星	E1SB	55.2MHz	±10ppm	10pF
E1SB24E000007E	Hosonic鸿星	E1SB	24MHz	±10ppm	10pF
E1SB25E000009E	Hosonic鸿星	E1SB	25MHz	±30ppm	6pF
E1SB24E004000E	Hosonic鸿星	E1SB	24MHz	±10ppm	18pF
E1SB38E0X0001E	Hosonic鸿星	E1SB	38.4MHz	±10ppm	10pF
E1SB39E000000E	Hosonic鸿星	E1SB	39MHz	±13ppm	10pF
E1SB40E00090AECBB8	Hosonic鸿星	E1SB	40MHz	±20ppm	12pF
E1SB48E000506E	Hosonic鸿星	E1SB	48MHz	±16ppm	11.1pF
E1SB25E001000E	Hosonic鸿星	E1SB	25MHz	±30ppm	18pF
E1SB32E007900E	Hosonic鸿星	E1SB	32MHz	±15ppm	10pF
E1SB32E001502E	Hosonic鸿星	E1SB	32MHz	±20ppm	12pF
E1SB37E0X0002E	Hosonic鸿星	E1SB	37.4MHz	±10ppm	16pF
E1SB32E001501ECBB8	Hosonic鸿星	E1SB	32MHz	±10ppm	9pF
E1SB16E000004E	Hosonic鸿星	E1SB	16MHz	±10ppm	8pF
E1SB40E001202E	Hosonic鸿星	E1SB	40MHz	±17ppm	8pF
E1SB24E000901E	Hosonic鸿星	E1SB	24.000MHz	±10ppm	12PF
E1SB24E000009E	Hosonic鸿星	E1SB	24.000MHz	±10ppm	12PF
E1SB32E000016E	Hosonic鸿星	E1SB	32MHz	±10ppm	9pF
E1SB27E00000FE	Hosonic鸿星	E1SB	27MHz	±10ppm	10pF
E1SB40E000000E	鸿星晶振	E1SB	40MHz	±10ppm	8pF
E1SB48E00001JE	Hosonic鸿星	E1SB	48MHz	±10ppm	15pF
E1SB26E000006E	Hosonic鸿星	E1SB	26MHz	±10ppm	16pF
E1SB24E000012E	Hosonic鸿星	E1SB	24.000MHz	±10ppm	9pF
E1SB50E000000E	Hosonic鸿星	E1SB	50MHz	±15ppm	7pF
E1SB24E00000EE	Hosonic鸿星	E1SB	24MHz	±20ppm	20pF
E1SB26E00000PE	Hosonic鸿星	E1SB	26MHz	±15ppm	12pF
E1SB40E000007E	Hosonic鸿星	E1SB	40.000MHz	±10ppm	15pF
E1SB16E00000PE	Hosonic鸿星	E1SB	16MHz	±10ppm	16pF
E1SB27E0X0005E	Hosonic鸿星	E1SB	27.12MHz	±10ppm	10pF
E1SB26E00000SE	Hosonic鸿星	E1SB	26MHz	±10ppm	9pF
E1SB24E00000XE	Hosonic鸿星	E1SB	24MHz	±10ppm	16pF
E1SB37E0X0009E	Hosonic鸿星	E1SB	37.4MHz	±10ppm	12pF
E1SB40E00000CE	Hosonic鸿星	E1SB	40MHz	±10ppm	10pF
E1SB32E00000AE	Hosonic鸿星	E1SB	32MHz	±15ppm	10pF
E1SB50E00000DE	Hosonic鸿星	E1SB	50MHz	±10ppm	15pF
E1SB38E0X000EE	Hosonic鸿星	E1SB	38.4MHz	±8ppm	12pF
E1SB40E00000AE	Hosonic鸿星	E1SB	40MHz	±10ppm	12pF
E1SB24E000011E	Hosonic鸿星	E1SB	24.000MHz	±10ppm	8pF
E1SB25E00000NE	Hosonic鸿星	E1SB	25MHz	±10ppm	12pF
E1SB16E000008E	Hosonic鸿星	E1SB	16MHz	±10ppm	12pF
E1SB24E00000PE	Hosonic鸿星	E1SB	24.000MHZ	±30ppm	16pF
E1SB16E000005E	Hosonic鸿星	E1SB	16MHz	±10ppm	10pF
E1SB32E00000WE	Hosonic鸿星	E1SB	32MHZ	±10ppm	8pF
E1SB48E000008E	Hosonic鸿星	E1SB	48MHz	±8ppm	10pF
E1SB48E000009E	Hosonic鸿星	E1SB	48MHz	±10ppm	12pF
E1SB40E00001AE	Hosonic鸿星	E1SB	40MHz	±10ppm	9pF
