F1610‐20‐12.5,32.768KHz,1610mm,FCD-Tech超小型晶振,荷兰进口晶振,FCD-Tech晶振,型号:F1610,编码为:F1610-20-12.5,负载电容:12.5pF,精度:±20ppm,频率为:32.768KHz,工作温度范围:-40℃至+85℃,小体积晶振尺寸:1.6x1.0x0.5mm,两脚贴片晶振,手表水晶,石英晶振,音叉晶体,无源晶振,石英晶体谐振器。具有超小型,轻薄型,高性能,高品质,耐热及耐环境,优良的老化特性。被广泛应用于:无线蓝牙晶振,可穿戴设备晶振,钟表电子晶振,仪器仪表设备晶振,数字显示晶振,商业和工业设备等应用。
小体积晶振尺寸:1.6x1.0x0.5mm
微型陶瓷SMD封装,2垫(可回流)
最小的工业封装32.768K晶振
温度范围-40/+85°C(工业应用)
优良的老化特性
F1610‐20‐12.5,32.768KHz,1610mm,FCD-Tech超小型晶振,参数表
Parameter | min. | typ. | max. | Unit | Condition | |||||
Frequency |
|
32.768 |
|
KHz |
|
|||||
Vibration mode | XY‐cut |
|
|
|||||||
Frequency stability |
|
|
|
|
|
|||||
Initial tolerance @25°C | ±20, ±50 | ppm |
|
|||||||
Operating temperature range | ‐40 |
|
+85 | °C |
|
|||||
Turnover temperature Parabolic curvature constant |
25°C±5 °C ‐0.045x10‐6/°C2max. |
|
|
|||||||
Equivalent Series Resistance (ESR) | 90KΩmax. | |||||||||
Load Capacitance (CL) | Standard: 12.5pF ( 9pF optional) |
|
||||||||
Shunt Capacitance (Co) |
|
|
2.0 | pF |
|
|||||
Drive Level |
|
|
0.1 | µW |
|
|||||
Aging |
|
|
±3 | ppm | At 25°C,first year | |||||
Insulation Resistance | 500 |
|
|
MΩ | @ 100Vdc | |||||
Enclosure (see drawing)(LxWxH) | 2.0 x 1.2 x 0.6 | mm |
|
|||||||
Packing | 5000 pcs per reel |
|

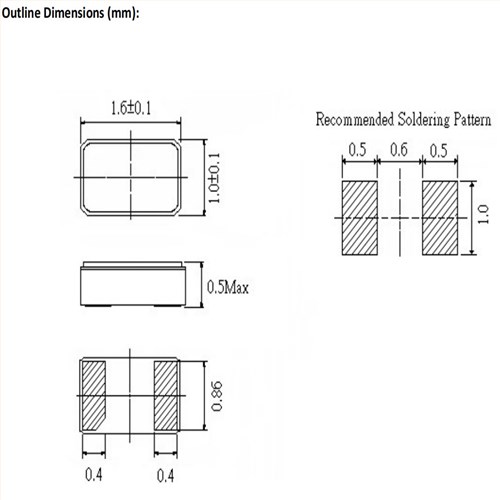

F1610‐20‐12.5,32.768KHz,1610mm,FCD-Tech超小型晶振,尺寸图
