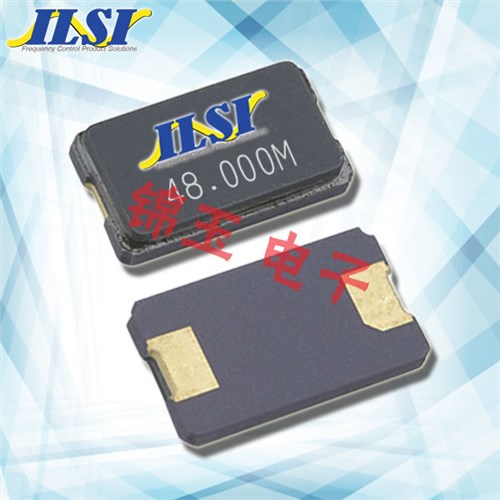

ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振

ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振

产品简介

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振,ILSI America成立于1987年,总部位于加州科斯塔梅萨。当时的商业模式很简单,成为晶体和时钟振荡器的供应商,以支持北美频率控制市场,在随后的29年中,随着全球频率控制产品市场需求呈指数级增长和全球化,ILSI通过有机增长和收购应对不断变化的市场和客户群。今天,ILSI-MMD Inc.是一家全球频率控制解决方案提供商。或者,我们的目标是为全球变频控制市场提供ISO9000:2008认证,质量非常高,极具竞争力的价格以及优质的客户服务频率控制产品。

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面进口晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英SDM封装晶振,小型2脚6035谐振器,ILCX09晶振

ILSI晶振规格

单位

ILCX09晶振频率范围

石英晶振基本条件

标准频率

f_nom

8~100MHZ

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-0°C~ +70°C

标准温度

激励功率

DL

500uW Max

推荐:500μW

频率公差

f_— l

±30ppm

+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

±50ppm / ° C 2 Typical

超出标准的规格请联系我们.

负载电容

CL

18 pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

石英SDM封装晶振,小型2脚6035谐振器,ILCX09晶振

超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。(3)请勿清洗开启式晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等,(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振

所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的贴片石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。石英SDM封装晶振,小型2脚6035谐振器,ILCX09晶振

ILSI America LLC / ILSI-MMD Inc.的高层管理人员通过制定和实施本质量手册表明了其对MHZ二脚进口谐振器质量管理体系的承诺。此外,通过ILSI美国有限责任公司/ ILSI-MMD Inc.质量方针,在管理评审会议期间制定和审查的具体目标,以及提供所需资源以实现我们不断提高我们运营效率的目标和质量体系。ILSI晶振,贴片晶振,ILCX09晶振,石英贴片晶振

强调:①ILSI-MMD提供广泛的频率控制产品包装,包括工业标准和定制金属罐通孔表面贴装晶体,塑料封装的手表晶体,6035二脚压电石英晶振和陶瓷表面贴装时钟振荡器.②ILSI-MMD核心频率控制产品:晶体。XO,VCXO,TCXO,OCXO振荡器和谐振器.③ILSI-MMD是用于RF /无线应用的TCXO频率控制产品的市场领导者.

我们非常高兴收购MMD Monitor / Quartztek以补充我们现有的黑面两脚晶振频率控制产品线,并增加了70多年来业界领先者MMD Monitor / Quartztek的军事和航空频率控制市场部分,“Mike Nusbaum说, ILSI-MMD总裁/首席执行官。“MMD Monitor / Quartztek的收购还将增加额外的分销合作伙伴,以增强ILSI-MMD的市场和销售我们的频率控制产品线的能力。石英SDM封装晶振,小型2脚6035谐振器,ILCX09晶振
