MERCURY晶振,贴片晶振,X2012晶振,石英谐振器

MERCURY晶振,贴片晶振,X2012晶振,石英谐振器MERCURY晶振,贴片晶振,X2012晶振,石英谐振器

产品简介

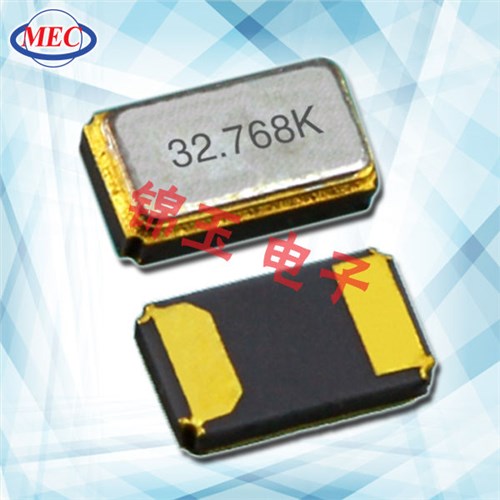

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

MERCURY晶振,贴片晶振,X2012晶振,石英谐振器,MERCURY电子实业有限公司成立于40多年前,1973年成为台湾首家石英晶体频率控制 产品制造商。作为水晶行业的先驱,美科利通过研发许多新型尖端产品,不断满足市场需求。这些高精度产品中的许多都符合非常严格和精确的规格,并且它们也可用于微型表面贴装封装。频率范围从 低KHz到800MHz。

32.768K时钟晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

通过结合以往低速滚筒倒边去除音叉晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。进口KHZ石英晶振,无源贴片2012谐振器,X2012晶振

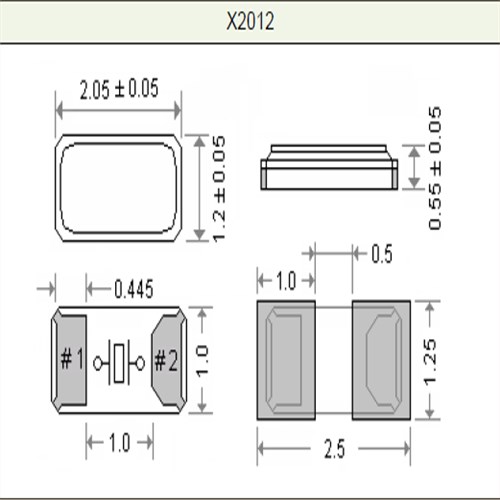

MERCURY晶振规格

单位

X2012晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~ +85°C

标准温度

激励功率

DL

0.1µW

推荐:0.5µW

频率公差

f_— l

±5,10,20ppm

+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

-0.04±0.006ppm

超出标准的规格请联系我们.

负载电容

CL

7,9,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

进口KHZ石英晶振,无源贴片2012谐振器,X2012晶振

超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。(3)请勿清洗开启式晶振产品(4)对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。MERCURY晶振,贴片晶振,X2012晶振,石英谐振器

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。

在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。进口KHZ石英晶振,无源贴片2012谐振器,X2012晶振

所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少32.768K无源晶振、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.MERCURY晶振,贴片晶振,X2012晶振,石英谐振器

MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来音叉型时钟控制谐振器、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.

MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的32.768K音叉型两脚晶振,石英晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.进口KHZ石英晶振,无源贴片2012谐振器,X2012晶振
