首页 MERCURY晶振

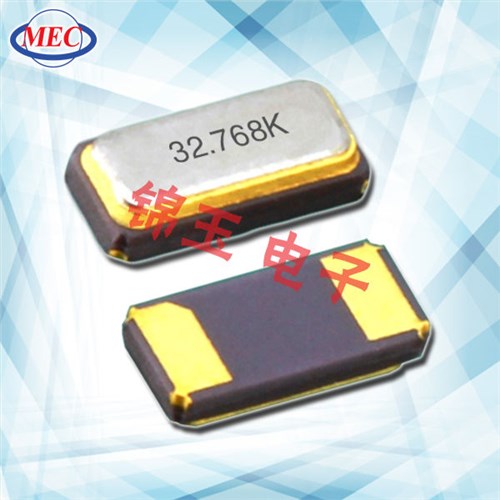

MERCURY晶振,贴片晶振,X3215晶振,无源谐振器

MERCURY晶振,贴片晶振,X3215晶振,无源谐振器MERCURY晶振,贴片晶振,X3215晶振,无源谐振器

产品简介

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

MERCURY晶振,贴片晶振,X3215晶振,无源谐振器,美科利电子工业股份有限公司---台湾台北•成立于1973年,自豪地成为台湾晶体工业的先驱。•公司总部和批量生产设施。• 通过ISO 9001:2008认证。质量管理体系• ISO 14001:2004认证环境管理体系•销售区域:亚洲,中东,非洲和欧洲. 质量在美科利是首屈一指的,确保每批产品都能满足从空间技术,电信到消费电子产品等各种应用所需的标准。水星致力于保持高质量 标准通过不断改进他们的制造技术并保持他们的新产品开发。

此款SMD晶体并且可以承受回流焊接的高温,波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点,此音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振曲率半径加工技术:进口晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。超小型、超低频石英晶振晶片的边缘处理技术:是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题,为压电石英晶振行业的技术难题之一。钟表模块KHZ晶体,两脚3215体积晶振,X3215晶振

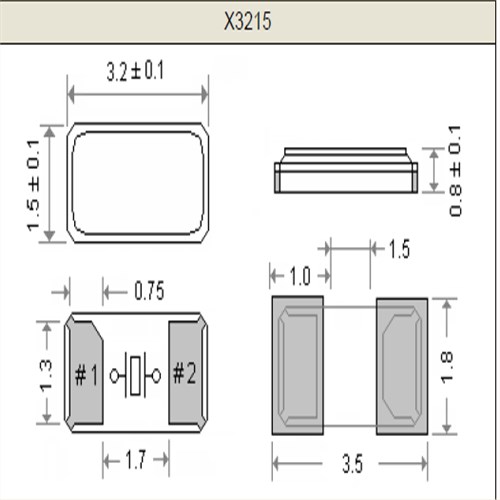

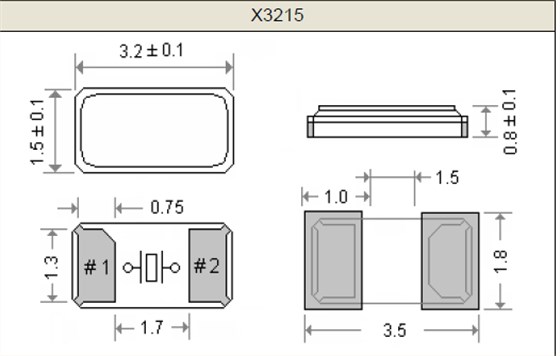

MERCURY晶振规格

单位

X3215晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~ +85°C

标准温度

激励功率

DL

0.1µW

推荐:0.5µW

频率公差

f_— l

±5,10,20ppm

+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

-0.04±0.006ppm

超出标准的规格请联系我们.

负载电容

CL

7,9,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

钟表模块KHZ晶体,两脚3215体积晶振,X3215晶振

关于冲洗清洁3215晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。MERCURY晶振,贴片晶振,X3215晶振,无源谐振器

在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。(2)SMD进口晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存32.768KHZ晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。钟表模块KHZ晶体,两脚3215体积晶振,X3215晶振

MERCURY晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来3215金属壳32.768K晶振、普通晶体振荡器(SPXO),石英晶振生产制造中所产生的污染.MERCURY晶振,贴片晶振,X3215晶振,无源谐振器

MERCURY晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,3215贴片晶振,有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系. MERCURY晶振集团消除事故和环境方面的偶发事件,减少3215尺寸KHZ晶振、普通晶体振荡器(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.钟表模块KHZ晶体,两脚3215体积晶振,X3215晶振
