ASDM晶振,石英振荡子,Abracon CRYSTAL

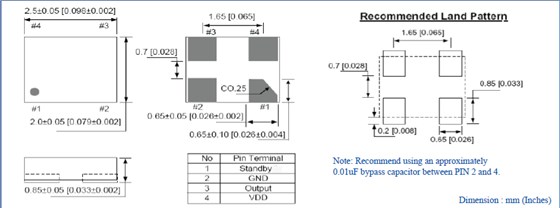

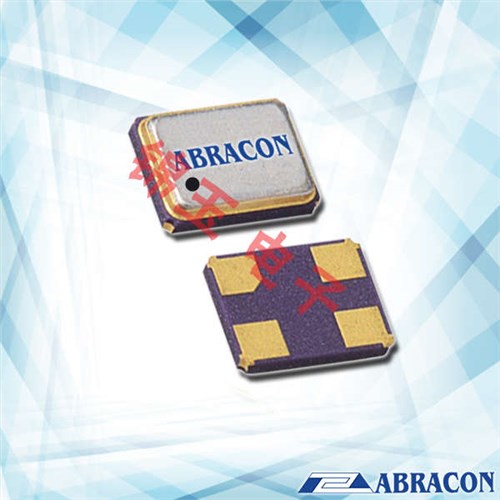

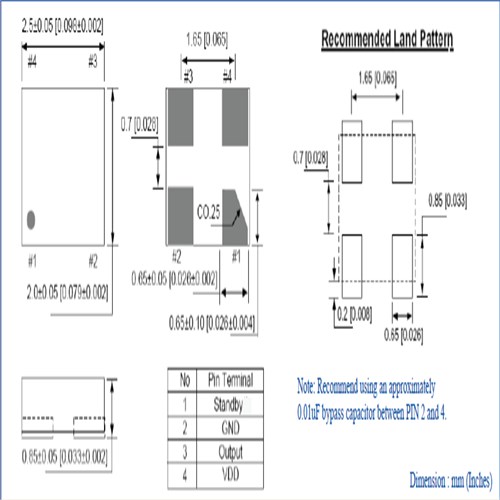

Abracon晶振,贴片晶振,ASDM晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。我公司具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

型号		ASDM
输出频率范围		1~150MHz
电源电压范围		2.5 to 3.3V
电源电压（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）/+2.5mA max.（f≦60MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10^-6max.（After 2 reflows）
	温度特性	±1.0×10^-6,±2.5×10^-6max./-30?+85℃ ±1.0×10^-6,±2.5×10^-6max./-40?+85℃（Option）
	电源电压特性	±0.2×10^-6max.（V_CC±5%）
	负载变化特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10^-6max./year
频率控制	控制灵敏度	±3.0×10^-6?±5.0×10^-6/Vcont=+1.4V±1V @V_CC≧+2.6V ±3.0×10^-6?±5.0×10^-6/Vcont=+0.9V±0.6V @V_CC=+1.8V
	频率控制极性	正极性

如何正确的使用有源晶振电处理:将电源连接到有源晶振指定的终端，确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振，假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值，就很可能会导致石英晶振产品损坏。所以外接电压很重要，一定要确保使用正确的额定电压的振荡，但如果电压低于额定的电压值部分产品将会不起振，或者起不到最佳精度。

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Abracon晶振,贴片晶振,ASDM晶振.

Abracon晶振环保：

Abracon llc晶振集团环保环境与发展对策：实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.Abracon llc晶振集团采用系统的方法来解决石英晶振,有源晶振, 压电石英晶体, 石英水晶振荡子对环境影响开发和销售拥有最有利的环境特性同时又满足最高可能功效标准的晶振,石英晶振,有源晶振等压电石英晶体器件.

Abracon llc晶振集团采用对环境尽可能健康的生产工艺,在压电石英晶体、有源晶体、压电陶瓷谐振器,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）开发和制造过程中使用对环境健康的、可回收利用的材料,为开发高效的、对环境影响最小的运输系统而工作.
