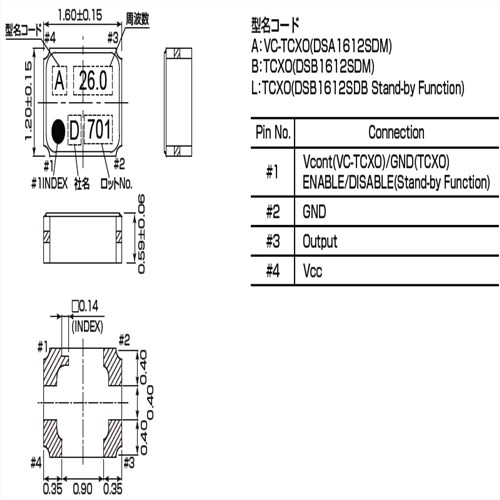

KDS晶振,贴片晶振,DSA1612SDM晶振,具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,体积：0.007 cm3,重量：0.024g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊） 无铅产品.满足无铅焊接的回流温度曲线要求.

石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

石英晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大。当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。请确定使用频谱分析仪机中断信号的频率。我们可以发现存在的问题是根据频率什么。

如果是从电源的交流信号，请检查电源和信号的两个理由的状态是否是浮动的。请改为浮动，如果它不是。如果信号具有高频率，请使用以下方法：使用晶振外壳为接地。采用水晶较小C0。增加电路，镉和CG的外部电容，并采用晶体具有较高的负载电容CL。请检查周围电路和PCB布局，如果上面的方法都没有能够解决您的问题。如果两者都正常，那么请你联系IC制造商探讨其芯片组设计的不明信号的反应。改变周围电路的设计只能缓解问题，而不是完全解决它。通常。这将是最好找出来的芯片组设计问题并解决它。

KDS晶振环保方针：

致力于环境保护，包括预防污染。在石英晶振晶体产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act），努力提高环境性能，不断改善运用系统。

KDS晶振，贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。KDS晶振,贴片晶振,DSA1612SDM晶振.
