KDS晶振,贴片晶振,DSO211AH晶振,DSO211AN晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家在高频石英晶振的研发及生产领先于国内其它公司。
项目 |
符号 |

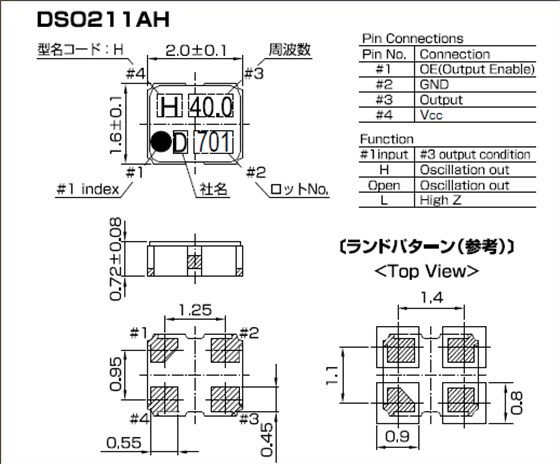

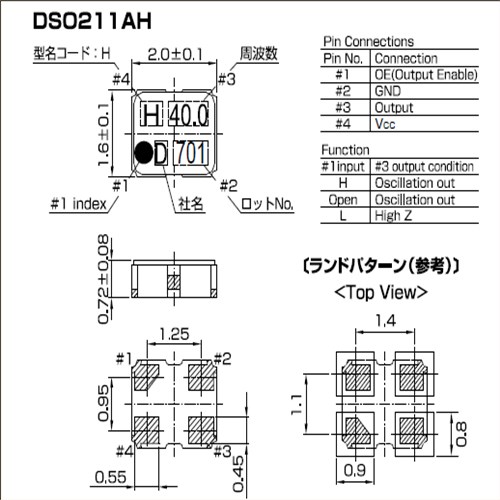

DSO211AH晶振规格说明 |
条件 |
输出频率范围 |
f0 |
1.2 MHz to 75 MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.jyyshkj.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
VIL |
20 % VCCMax. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
项目 |
符号 |

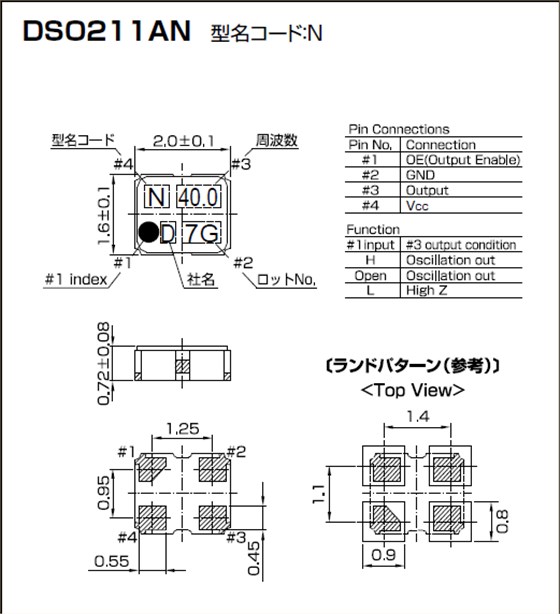

DSO211AN晶振规格说明 |
条件 |
输出频率范围 |
f0 |
1.5625~100MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.jyyshkj.com |
H: -40℃ to +105℃ |
|||
J: -40℃ to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
VIL |
20 % VCCMax. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
