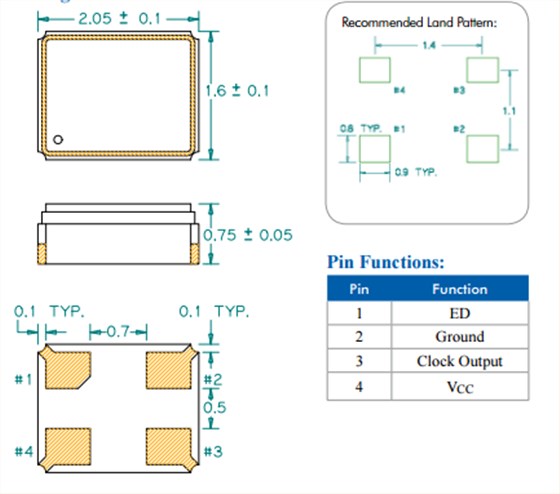

FM晶振,2.0*1.6mm贴片晶振,石英晶振

DIODES晶振,贴片晶振,FM晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本等.

有源晶振频率越高一般价格越高。但频率越高，频差越大，从综合角度考虑，一般工程师会选用频率低但稳定的晶振，自己做倍频电路。总之石英晶振是根据需要去选择合适的频率，并不是晶振频率越大就越好。要看具体需求。比如基站中一般用10MHz的恒温晶振（OCXO），因其有很好的频率稳定性，属于高端晶振。至于范围，晶振的频率做的太高的话，就会失去意义，因为有其他更好的晶振频率产品代替。产品频率范围是：25kHz-1.3G，基本上所有应用中的晶振都可以在产品中找到。

项目	符号	FM晶振规格说明	条件
输出频率范围	f0	1~50MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃to +85℃	请联系我们查看更多资料http://www.jyyshkj.com/
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

晶振在工作中出现异常技术问题：这些晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号，如果没有信号输出，请按照步骤执行检查。如果有从石英晶振输出端子输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体步骤。

你可以先把晶体卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。DIODES晶振,贴片晶振,FM晶振.
