DSR221STH晶振,2.5*2.0mm贴片晶振,石英晶体谐振器

KDS晶振,贴片晶振,DSR221STH晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

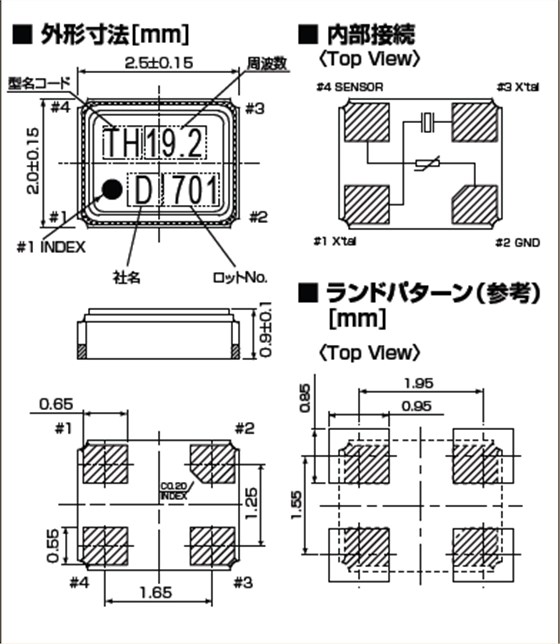

项目	符号	DSR221STH晶振规格说明	条件
输出频率范围	f0	19.2~26MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	7pF,8pF,10pF,12pF
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。KDS晶振,贴片晶振,DSR221STH晶振.
