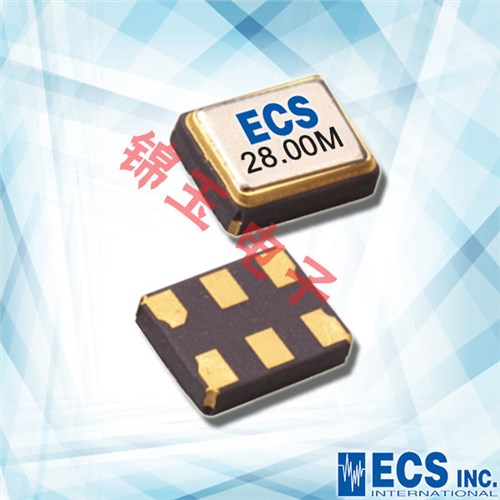

ECX_P晶振,ECS石英晶体谐振器,SMD贴片有源晶振

ECS晶振,贴片晶振,ECX_P晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

项目	符号	ECX_P晶振规格说明	条件
输出频率范围	f₀	10~1500MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -40℃ to +85℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃ to +105℃
		J: -40℃ to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

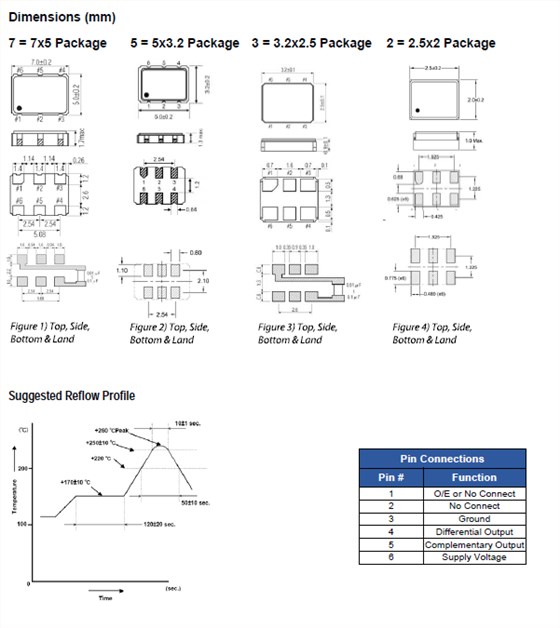

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

ECS晶振环保方针：

在产品的全过程中努力节能降耗,实现资源消耗最小化.对产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.ECS Inc国际晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.

ECS Inc国际晶振集团所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,对紧急事件做好充分准备,以便及时做出反应.ECS晶振,贴片晶振,ECX_P晶振.
