爱普生晶振,贴片晶振,EG-2103CBP晶振

爱普生晶振,贴片晶振,EG-2103CBP晶振爱普生晶振,贴片晶振,EG-2103CBP晶振

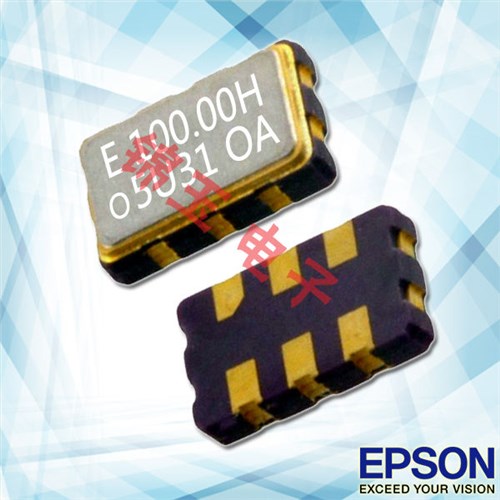

产品简介

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

1

爱普生晶振,贴片晶振,EG-2103CBP晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.

相位噪声和抖动是对同一种现象的两种不同的定量方式,是对短期稳定度的真实度量。石英晶体振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的石英晶体振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。但相对的,拥有好的相位噪声和抖动的同时振荡器的设计复杂,体积大,频率低,造价高。实际上相位噪声和抖动是短期频率稳定度的度量,所以一般越高端的晶振,即频稳越好的晶振,这些指标也相应越好。2

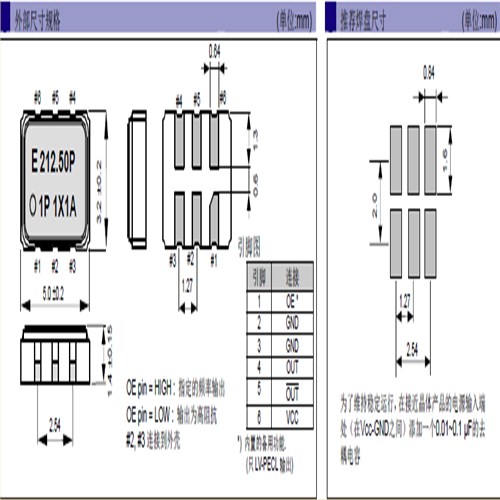

型号

符号

EG-2103CBP

输出规格

-

LV-PECL

输出频率范围

fo

100~700MHZ

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55~+125℃

运行温度范围

T_use

-10~+70℃,-40?+85℃

消耗电流

ICC

45mA max. (fo≦170MHz)

待机时电流(#1引脚"L")

I_std

10μA max.

输出负载

Load-R

50Ω to VCC-2V

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

VOL

VCC-1.81?VCC-1.62V

1电平电压

VOH

VCC-1.025?VCC-0.88V

上升时间下降时间

tr, tf

0.5ns max. [20?80% Output, OutputN]

差分输出电压

VOD1, VOD2

-

差分输出误差

⊿VOD

-

补偿电压

VOS

-

补偿电压误差

⊿VOS

-

交叉点电压

Vcr

-

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1)

tRMS

5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)

总抖动(1)

tTL

50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]

相位抖动

tpj

1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

3

EG-2121CB EG2102CB4

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏。所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度。

负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。5

EPSON环保晶振:

爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动的水平。爱普生株式会社EPSON晶振通过与地区的交流及社会贡献活动,为地区的环保做贡献。

将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献。通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时,也向公司外部公开。爱普生晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量。爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护,将建立自己的特有的环境标准。爱普生晶振,贴片晶振,EG-2103CBP晶振.6
