EG-4101CAP晶振,差分晶振,差分声表面振荡器

爱普生晶振,贴片晶振,EG-4101CAP晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

有源晶振频率越高一般价格越高。但频率越高，频差越大，从综合角度考虑，一般工程师会选用频率低但稳定的晶振，自己做倍频电路。总之石英晶振是根据需要去选择合适的频率，并不是晶振频率越大就越好。要看具体需求。比如基站中一般用10MHz的恒温晶振（OCXO），因其有很好的频率稳定性，属于高端晶振。至于范围，晶振的频率做的太高的话，就会失去意义，因为有其他更好的晶振频率产品代替。产品频率范围是：25kHz-1.3G，基本上所有应用中的晶振都可以在产品中找到。

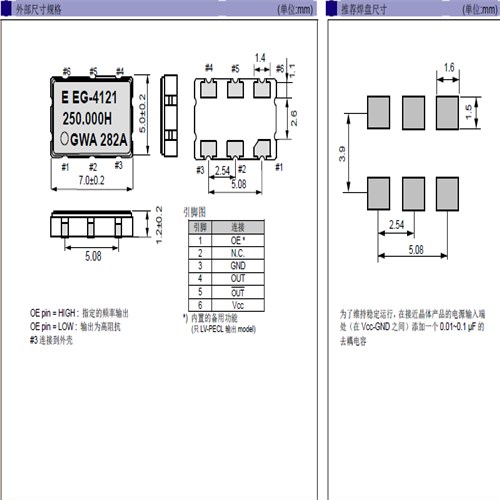

型号	符号	EG-4101CAP
输出规格	-	LV-PECL
输出频率范围	fo	100~700MHZ
电源电压	VCC	+2.5V±0.125V/+3.3V±0.165V
频率公差（含常温偏差）	f_tol	±50×10-6max., ±100×10-6max.
保存温度范围	T_stg	-55~+125℃
运行温度范围	T_use	-10~+70℃,-40?+85℃
消耗电流	ICC	45mA max. (fo≦170MHz)
待机时电流（＃1引脚"L"）	I_std	10μA max.
输出负载	Load-R	50Ω to VCC-2V
波形对称	SYM	45?55% [at outputs cross point]
0电平电压	VOL	VCC-1.81?VCC-1.62V
1电平电压	VOH	VCC-1.025?VCC-0.88V
上升时间下降时间	tr, tf	0.5ns max. [20?80% Output, OutputN]
差分输出电压	VOD1, VOD2	-
差分输出误差	⊿VOD	-
补偿电压	VOS	-
补偿电压误差	⊿VOS	-
交叉点电压	Vcr	-
OE端子0电平输入电压	VIL	VCC×0.3 max.
OE端子1电平输入电压	VIH	VCC×0.7 min.
输出禁用时间	tPLZ	200ns
输出使能时间	tPZL	2ms
周期抖动（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖动（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]
相位抖动	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

所有石英晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
