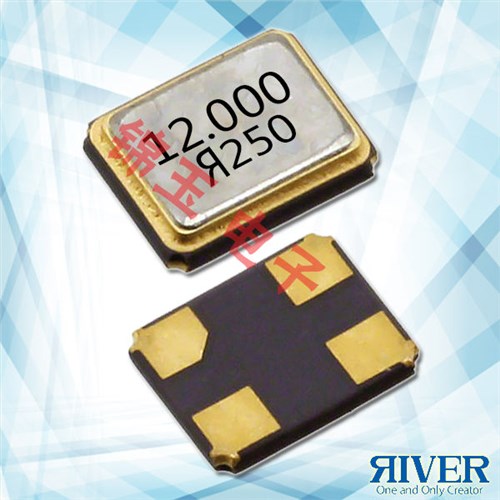

大河晶振,贴片晶振,FCXO-05E晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
石英晶体高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
项目 |
符号 |
FCXO-05E晶振规格说明 |
条件 |
输出频率范围 |
f0 |
1~55MHz |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.8 V to 3.3V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-40℃to +85℃ -40℃to +105℃ -40℃to +125℃ |
裸存 |
工作温度 |
T_use |
G: -20℃to +70℃ |
请联系我们查看更多资料http://www.jyyshkj.com |
H: -30℃to +85℃ |
|||
J: -40℃to +125℃ |
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
||
输出负载条件 |
L_CMOS |
15 pF Max. |
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
VIL |
20 % VCCMax. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些贴片晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
大河晶振环保方针:
大河石英晶振符合 ISO 9001和ISO 14001认证,大河严格遵守质量和环保性能的需求.随着数字网络在全球范围内的普及,石英晶振组件将履行更为关键的作用.我们将着手解决发展下一代有价值的部件的挑战.我们仍然致力于为我们的股东,企业合作伙伴,社区和员工更大的利益相关者的满意度.通过企业管理,值得普遍尊重,我们努力实现可持续经营,丰富社会.
充分认识加强环境保护工作的重要性和紧迫性,把环境保护摆在更加重要的战略位置,以对国家、对民族、对子孙后代高度负责的精神,切实做好环境保护工作,推动经济社会全面协调可持续发展。大河晶振公司提供从材料的选定到废弃过程中考虑环境质量的产品。加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展。大河晶振,贴片晶振,FCXO-05E晶振.
