KC2520B_C2晶振,KC2520B7.37280C2GE00晶振,2.5*2.0mm晶振

产品简介

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

产品详情

京瓷晶振,贴片晶振,KC2520B_C2晶振,KC2520B7.37280C2GE00晶振,产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

晶振的研发及生产超小型贴片晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

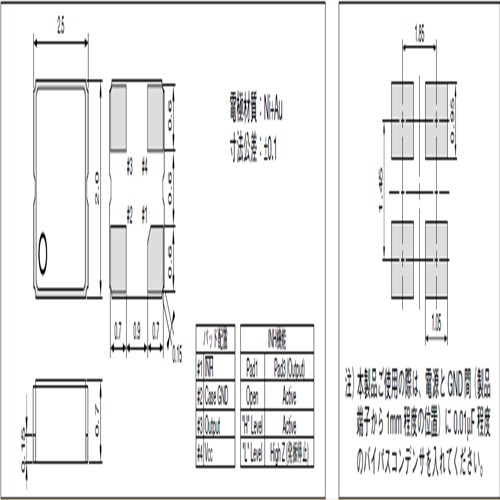

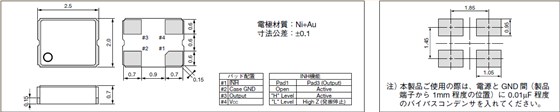

项目	符号	KC2520B_C2晶振规格说明	条件
输出频率范围	f0	125~160MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃ to +125℃	裸存
工作温度	T_use	G: -10℃to +70℃	请联系我们查看更多资料http://www.jyyshkj.com
		H: -40℃to +105℃

频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂）,也可能导致气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
