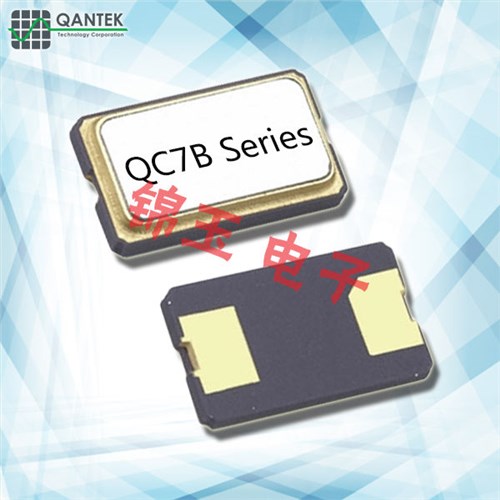

QANTEK晶振,贴片晶振,QC7B晶振,进口晶振

QANTEK晶振,贴片晶振,QC7B晶振,进口晶振QANTEK晶振,贴片晶振,QC7B晶振,进口晶振

产品简介

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

产品详情

QANTEK晶振,贴片晶振,QC7B晶振,进口晶振,QANTEK的频率管理组件产品系列因其可靠性,耐用性和性能而广受认可。我们的产品制造符合国际标准和规格。因此,每一台QANTEK产品都能达到您的期望和超越。此外,我们不断扩大和升级我们的生产流程,以确保利用新技术来保护和永久改善产品性能和完整性。我们的持续增长和极高的客户保留水平证明了这一承诺。

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。进口高密度金属晶振,SMD封装7050谐振器,QC7B晶振

QANTEK晶振规格

单位

QC7B晶振频率范围

石英晶振基本条件

标准频率

f_nom

6~150MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~ +85°C

标准温度

激励功率

DL

100µW

推荐:100µW

频率公差

f_— l

±10~30ppm

+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

±10~30ppm

超出标准的规格请联系我们.

负载电容

CL

10~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

进口高密度金属晶振,SMD封装7050谐振器,QC7B晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存7050晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。QANTEK晶振,贴片晶振,QC7B晶振,进口晶振

无源晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的进口石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。进口高密度金属晶振,SMD封装7050谐振器,QC7B晶振

QANTEK集团将生产活动中的环境因素和环境影响的分析纳入我们的决策中来,确保活动中每一分子的运作和发展都体现对污染预防方针的贯彻。我们将定期对雇员进行教育和培训,确保2脚贴片MHZ晶振能够安全高效的工作,树立他们的环保责任感。 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流。QANTEK晶振,贴片晶振,QC7B晶振,进口晶振

QANTEK晶振遵守所有适用的有关环境、健康和安全的法律和法规以及QANTEK晶振集团自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视进口无源SMD晶体污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。 将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中。

QANTEK晶振集团建立一种可测量的发展和改进的目标指标,定期进行7050无线晶体内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。进口高密度金属晶振,SMD封装7050谐振器,QC7B晶振
