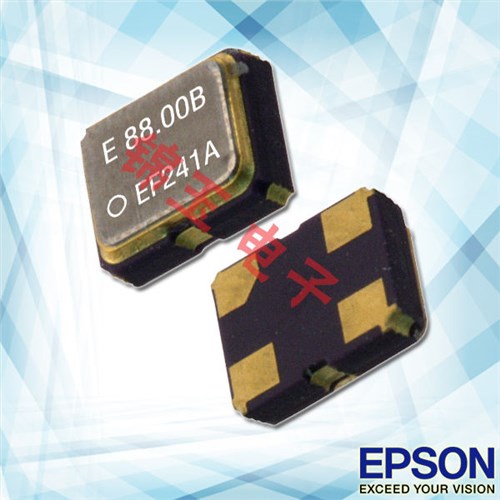

爱普生晶振,贴片晶振,TG5032SFN晶振

爱普生晶振,贴片晶振,TG5032SFN晶振爱普生晶振,贴片晶振,TG5032SFN晶振

产品简介

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品.

产品详情

1

爱普生晶振,贴片晶振,TG5032SFN晶振,5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

2

型号

TG5032SFN(TCXO)

输出频率范围

10~40MH

标准频率

10, 12.8, 19.2, 20, 24.576, 25, 25.6, 26, 30.72, 32, 38.4, 40 MHz

电源电压范围

+1.68?+5V

电源电压(Vcc)

23.75V~3.63V

消耗电流

+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)/+2.5mA max.(f≦60MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6max.(After 2 reflows)

温度特性

±1.0×10-6,±2.5×10-6max./-30?+85℃
±1.0×10-6,±2.5×10-6max./-40?+85℃(Option)

电源电压特性

±0.2×10-6max.(VCC±5%)

负载变化特性

±0.2×10-6max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6max./year

频率控制

控制灵敏度

±3.0×10-6?±5.0×10-6/Vcont=+1.4V±1V@VCC≧+2.6V
±3.0×10-6?±5.0×10-6/Vcont=+0.9V±0.6V@VCC=+1.8V

频率控制极性

正极性


3

TG5032CFN SFN4负载电容与阻抗有源晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。
5EPSON环保晶振:




爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染。通过与地区的交流及社会贡献活动,为地区的环保做贡献。将环保活动的信息向公司内外公开,积极努力的与地区社会及相关人员建立信赖关系,为社会的发展做出贡献。

通过此方针的公文化,在向公司员工及从事本事业领域业务的所有相关人员彻底传达的同时,也向公司外部公开。将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护,将建立自己的特有的环境标准。EPSON晶振尽可能的采用无害的原材料和生产技术,避免有害物质的产生,比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收,最小化有害原料的使用。爱普生晶振,贴片晶振,TG5032SFN晶振.6
