百利通亚陶晶振,有源晶振,KM晶振,KM3270004晶振

频率：32.768KHZ

尺寸：2.0*1.6mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊盘的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-29952090

百利通亚陶晶振,有源晶振,KM晶振,KM3270004晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

超小型,薄型,质地轻的表面贴片音叉型晶体振荡器,手机晶体,产品2016晶振体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

Diodes时钟晶振产品聚焦于高成长终端用户设备市场，例如电视/卫星机顶盒、可携式 DVD 播放器、数据通讯设备、ADSL 调制解调器、电源供应器、医疗装置 (非维生装置/系统)、个人计算机与笔记本电脑、平面显示器、数字相机、手机、AC-DC 与 DC-DC 转换器、无线 802.11 LAN 存取点、无刷直流马达风扇、序列连接及汽车应用。Double Data Rate (DDR) 同步动态随机存取内存是用于计算机的内存等级。 Diodes 可为高可用性通讯与网络设备（包括服务器、RAID 储存装置、工作站与除重复数据设备）以及医疗装置与其他嵌入式系统的 DDR3、DDR2 和 DDR1 SRAM 提供频率及切换组件。

百利通亚陶晶振规格	单位	KM晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40 to +85°C	裸存
工作温度	T_use	-20 to +70°C	标准温度
输出类型		CMOS	推荐:
频率公差	f_— l	±20~50ppm	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/
电源电压	DC VDD	1.8V	超出标准的规格请联系我们.
负载电容	CL	100Ω	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

百利通亚陶32.768KHZOSC振荡器型号列表:

Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
KM	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.85mm)
KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KN	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
KD	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
KN	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
KD	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)

百利通亚陶32.768KHZOSC振荡器编码列表:

Manufacturer Part Number原厂代码	Manufacturer品牌	Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
KM3270004	Diodes Incorporated	KM	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.079" L x 0.063" W (2.00mm x 1.60mm)	0.033" (0.85mm)
KJ3270001	Diodes Incorporated	KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KJ3270001	Diodes Incorporated	KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KJ3270001	Diodes Incorporated	KJ	32.768kHz	±25ppm	-40°C ~ 85°C	4-SMD, No Lead	0.098" L x 0.079" W (2.50mm x 2.00mm)	0.039" (1.00mm)
KN3270028	Diodes Incorporated	KN	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
KD3270032	Diodes Incorporated	KD	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
KN3270031	Diodes Incorporated	KN	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
KD3270042	Diodes Incorporated	KD	32.768kHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)

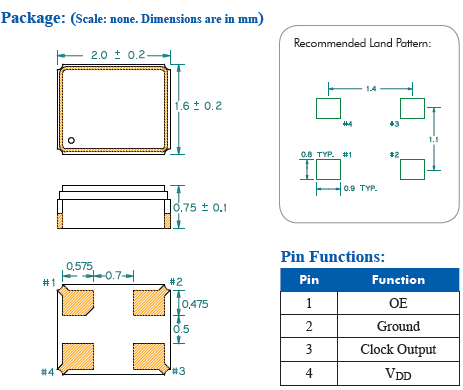

KM-1.8V 2.0_1.6 CMOS

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。百利通亚陶晶振,有源晶振,KM晶振,KM3270004晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响贴片晶振频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

机械振动的影响:当小体积晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
