XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振
频率：156.25MHz
尺寸：5.0x3.2mm
XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振，进口晶振，Renesas瑞萨电子晶振，XUQ系列晶振，编码为：XUQ515156.250000X，频率为：156.25MHz，小体积尺寸：5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器。XUQ是一种超精密LVPECL差分晶体振荡器，具有300fs到20 MHz带宽超过12 kHz的典型相位抖动。XUQ系列晶体振荡器的频率范围从16 kHz到670 MHz，采用了一系列专有的asic芯片，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUQ有源晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUQ的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。应用于：通讯设备，无线网络，蓝牙模块，物联网，航空航天，路由器，交换机，以太网，光纤通讯，GPS定位，智能家居，监测设备等应用。
订购热线：0755-29952090
XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振，进口晶振，Renesas瑞萨电子晶振，XUQ系列晶振，编码为：XUQ515156.250000X，频率为：156.25MHz，小体积尺寸：5.0x3.2mm，六脚贴片晶振，有源晶振，石英晶体振荡器。XUQ是一种超精密LVPECL差分晶体振荡器，具有300fs到20 MHz带宽超过12 kHz的典型相位抖动。 XUQ系列晶体振荡器的频率范围从16 kHz到670 MHz，采用了一系列专有的asic芯片，重点关注降噪技术。四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUQ有源晶振具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUQ的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。应用于：通讯设备，无线网络，蓝牙模块，物联网，航空航天，路由器，交换机，以太网，光纤通讯，GPS定位，智能家居，监测设备等应用。
XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振，参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | |||||||||||||||||
| Output Frequency Range | FOUTR | 156.25 | MHz | ||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | |||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | ||||||||||||||||||||
| Aging (1st year) | Ta = 25°C | 3 | |||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | |||||||||||||||||||||
| Output Load | To V DD-2.0V | 50 | Ohms | ||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | |||||||||||||||||||
| Output Rise Time | 20% to 80% VPP, Std frequencies | 400 | ps | ||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP, Std frequencies | 400 | ps | ||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY |
50% VPP <312.5MHz >312.5MHz |
45 40 |
55 60 |
% | ||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | ||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 1.8 | 7 | psec | ||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.7 | 1.8 | psec | ||||||||||||||||||
| Deterministic Jitter | DJ | 8 | 24 | psec | |||||||||||||||||||
| Total Jitter | TJ | 18 | 42 | psec | |||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Standard frequencies @ 25°C, 3.3V | 300 | 400 | fsec | ||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | |||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | |||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | |||||||||||||||||||||
| 100kHz of Carrier | -129 | dBc/Hz | |||||||||||||||||||||
| 1MHz of Carrier | -149 | dBc/Hz | |||||||||||||||||||||
| 10MHz of Carrier | -156 | dBc/Hz | |||||||||||||||||||||
| Output Frequency (Standards) | F OUT |
100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies) |
|||||||||||||||||||||

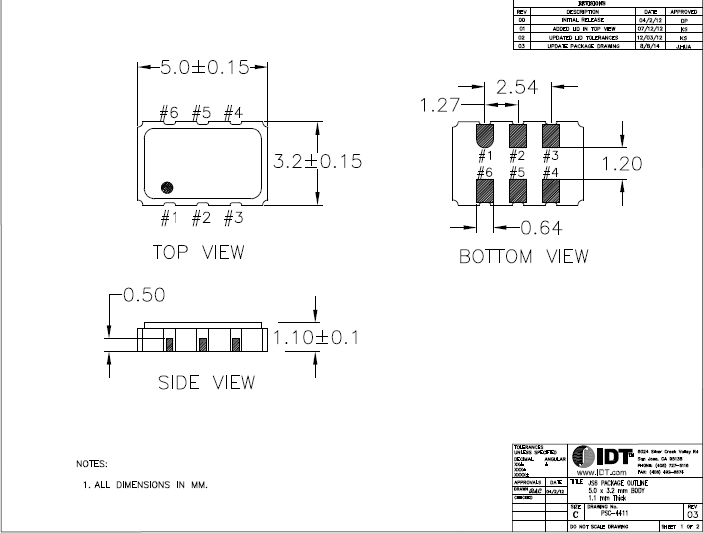

XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振，尺寸图
XUQ515156.250000X,瑞萨LVPECL贴片振荡器,低耗能6G晶振
功能
频率范围：0.016至670 MHz
输出类型：LVPECL差分晶体振荡器
频率稳定性：±20ppm、±25ppm、±50ppm或±100ppm
电源电压：1.8V、2.5V或3.3V
相位抖动（1.875MHz至20MHz）：典型100fs
相位抖动（12kHz至20MHz）：典型300fs
包装选项：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
| 石英晶体振荡器 | 品牌 | 描述 | 系列 |
| XUQ736341.796875I | Renesas晶振 | XTAL OS XO 341.796875MHZ LVPECL | XUQ |
| XUQ736328.125000I | Renesas晶振 | XTAL OSC XO 328.1250MHZ LVPECL | XUQ |
| XUQ735125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XUQ |
| XUQ726156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XUQ |
| XUQ725148.000000I | Renesas晶振 | XTAL OSC XO 148.0000MHZ LVPECL | XUQ |
| XUQ735133.333000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ726100.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735100.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ525450.000000I | Renesas晶振 | XTAL OSC XO 450.0000MHZ LVPECL | XUQ |
| XUQ525100.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ735200.000000X | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735168.000000X | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ515156.250000X | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ528622.080000X | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ736322.273681I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ516625.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ525622.080000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ736156.250000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ536300.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ718150.000000X | 进口晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ516300.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ526300.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ538150.000000X | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ735150.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ736200.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ518150.000000X | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ736022.273681I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ736125.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ736050.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735156.250000X | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ536133.333000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ535133.333000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XUQ |
| XUQ735160.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735200.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ736644.531250I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ725050.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ736322.265625I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735250.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
| XUQ735128.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XUQ |
