Quarztechnik晶振,石英晶振,QTCC-UM1晶振,石英DIP晶振

频率：8~160MHZ

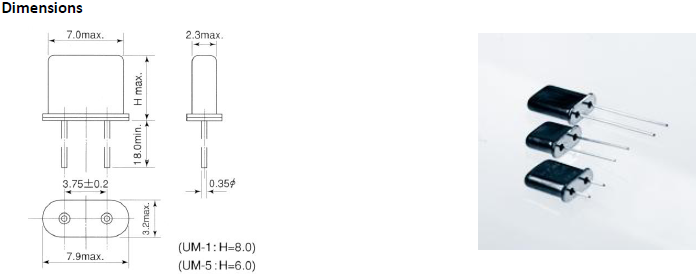

尺寸：8*7mm

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/U石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

订购热线：0755-29952090

Quarztechnik晶振,石英晶振,QTCC-UM1晶振,石英DIP晶振,Quarztechnik作为德国振荡石英晶体和振荡器制造商已有50多年的历史，我们生产各种产品 - 从通道晶体，振荡石英晶体和石英振荡器到基于压电单晶的传感器元件。我们的产品应用于所有类型的无线电应用，如用于制造振荡器和压力，温度和质量敏感传感器元件的精密晶体。除标准振荡器外，我们还生产TCXO和VCTCXO。我们的优势在于我们能够在极短时间内将客户的具体要求变为现实。我们广泛的产品范围使我们能够处理石英技术的许多方面，为客户提供物有所值的价格和稳定的价格。您也可以从我们训练有素的团队的专业知识和专家的专业知识中受益。

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的无源晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶体谐振器必须攻克的关键技术之一。石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。高频率进口石英晶振,直插型49U谐振器,QTCC-UM1晶振

Quarztechnik晶振规格	单位	QTCC-UM1晶振频率范围	石英晶振基本条件
标准频率	f_nom	8~160MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-20°C~ +105°C	标准温度
激励功率	DL	0.1mW	推荐:0.1mW
频率公差	f_— l	±10~100ppm	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/
频率温度特征	f_tem	±10~100ppm	超出标准的规格请联系我们.
负载电容	CL	10~50pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

高频率进口石英晶振,直插型49U谐振器,QTCC-UM1晶振

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至石英插件晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。Quarztechnik晶振,石英晶振,QTCC-UM1晶振,石英DIP晶振

所有产品的共同点:1：抗冲击:抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是进口晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂:请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。高频率进口石英晶振,直插型49U谐振器,QTCC-UM1晶振

Quarztechnik晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,49U插件石英晶体材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件).Quarztechnik晶振,石英晶振,QTCC-UM1晶振,石英DIP晶振

对应无卤素,燃烧高浓度、包含以溴和氯为代表的“卤族物质”的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴、氯系列的阻燃材料的产品称为“无卤素产品”,49U插件晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.对应Quarztechnik制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行Quarztechnik绿化商品的认证.

德国Quarztechnik晶振通过引进环境会计、公布CO2排放量等措施推进环境的可视化，在商品的开发、制造、销售、服务等各种过程中，致力于减少温室效应气体。提供从材料的选定到废弃过程中考虑环境质量的插件石英晶振产品。加强制度建设，深化环境监管，向环境污染宣战，促进经济与环境协调发展。高频率进口石英晶振,直插型49U谐振器,QTCC-UM1晶振
