大河晶振,贴片晶振,FCXO-75PE晶振

大河晶振,贴片晶振,FCXO-75PE晶振大河晶振,贴片晶振,FCXO-75PE晶振

产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用.

产品详情

1

大河晶振,贴片晶振,FCXO-75PE晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

晶振的研发及与实践相结合,模拟出一整套此石英晶生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。




2

项目

符号

FCXO-75PE晶振规格说明

条件

输出频率范围

f0

10~400MHz

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.6 V to 3.63 V

请联系我们以了解更多相关信息

储存温度

T_stg

-55℃to +125℃

裸存

工作温度

T_use

G: -40℃to +85℃

请联系我们查看更多资料http://www.jyyshkj.com/

H: -40℃to +105℃

J: -40℃to +125℃

频率稳定度

f_tol

J: ±50 × 10-6

L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC极, L_CMOS≦15 pF

输出电压

VOH

VCC-0.4V Min.

VOL

0.4 V Max.

输出负载条件

L_CMOS

15 pF Max.

输入电压

VIH

80% VCCMax.

ST终端

VIL

20 % VCCMax.

上升/下降时间

tr / tf

4 ns Max.

20 % VCCto 80 % VCC极, L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6/ year Max.

+25℃,初年度,第一年

3

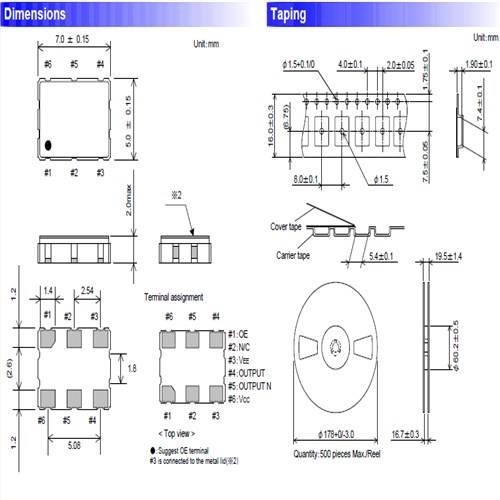

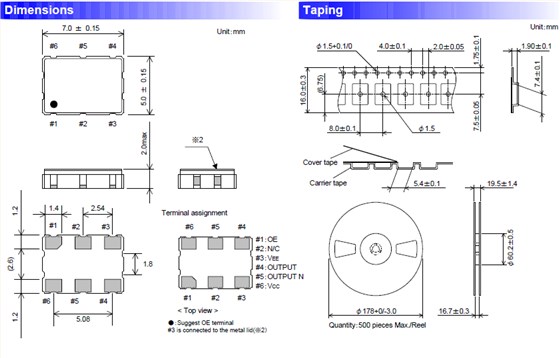

FCXO75LV_7_5 OSC












4
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当贴片晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。

5大河晶振环保方针:

大河晶振以“遵纪守法”、“零排放”和“削减废弃物”为基本方针进行废弃物管理。大河晶振为了削减事业活动中排放的碳排放总量,提出了防止地球变暖的方针,为了达成目标,组织起防止地球变暖委员会,包括从产品与生产设备的设计、开发阶段到生产工序的削减对策在内,由大河晶振集团整体持续不断地推进全公司上下有组织的活动。

随着事业的成长,碳排放呈现增加的趋势,但是大河将继续推进由防止地球变暖特别委员会开展的活动,作为活动主体的事业所,通过横向开展改进能源效率的措施、与积极实施性价比较高的节能措施,为削减大河集团整体的碳排放总量而努力。要毫不松懈地抓好安全环保工作,坚持把“环保优先、安全第一、质量至上、以人为本”的理念落实到生产建设全过程。大河晶振,贴片晶振,FCXO-75PE晶振.
