加高晶振,贴片晶振,HSX531S晶振

加高晶振,贴片晶振,HSX531S晶振加高晶振,贴片晶振,HSX531S晶振

产品简介

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性.

产品详情

加高晶振,贴片晶振,HSX531S晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。



加高晶振规格

单位

HSX531S贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

8~80MHZ

标准频率

储存温度

T_stg

-40°C ~ +125°C

裸存

工作温度

T_use

-10°C ~ +60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW~100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6~±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.jyyshkj.com/

频率温度特征

f_tem

±30 × 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

Series, 8pF, 10pF, 12pF,16pF or Specify

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

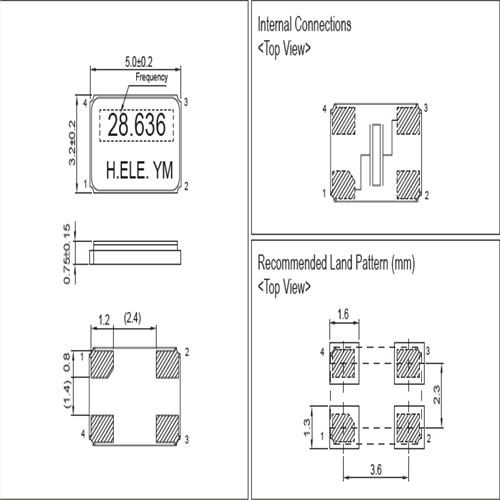

HSX531S晶振,5032四脚贴片谐振器,SMD晶振

所有产品的共同点
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)
5:卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。加高晶振环保方针:


加高晶振绿色产品之可靠度信息

1. 无铅产品可靠度及材质成份测试报告皆符合要求

2. 零部件/副资材/材料之材质皆有ICP测试数据

3. 所有包装材欧盟包装及废包废弃物指令(PPW)

4. 无铅产品Solderability 符合IPC-JEDEC J-STD-002规范

5. 无铅产品Solder Heat Resistance符合J-STD-020/MIL0STD-202 规范.

HELE加高晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。加高晶振,贴片晶振,HSX531S晶振.
