NDK晶振,贴片晶振,NP7050S晶振

NDK晶振,贴片晶振,NP7050S晶振NDK晶振,贴片晶振,NP7050S晶振

产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

产品详情

1

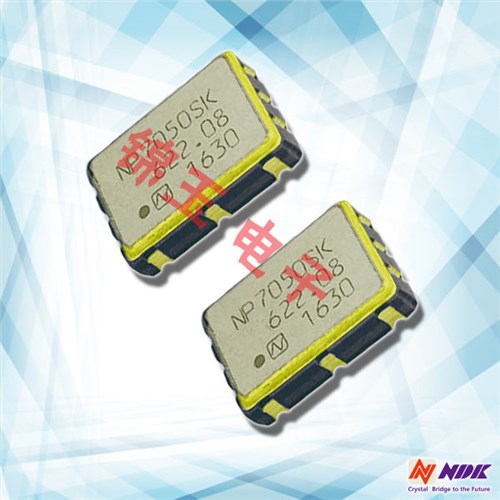

NDK晶振,贴片晶振,NP7050S晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。2

型号

符号

NP7050S

输出规格

-

HCSL

输出频率范围

fo

15~2100MHz

电源电压

VCC

+2.5V±0.125V/+3.3V±0.165V

频率公差
(含常温偏差)

f_tol

±50×10-6max., ±100×10-6max.

保存温度范围

T_stg

-55+125℃

运行温度范围

T_use

-40~+85℃

消耗电流

ICC

30mA max. (fo≦170MHz),

待机时电流(#1引脚"L")

I_std

10μA max.

输出负载

Load-R

50Ω

波形对称

SYM

45?55% [at outputs cross point]

0电平电压

VOL

-0.15?0.15V

1电平电压

VOH

0.58?0.85V

上升时间下降时间

tr, tf

0.5ns max. [0.175?0.525V Level]

差分输出电压

⊿VOD1, VOD2

-

差分输出误差

⊿VOD

-

补偿电压

VOS

-

补偿电压误差

⊿VOS

-

交叉点电压

Vcr

250?550mV

OE端子0电平输入电压

VIL

VCC×0.3 max.

OE端子1电平输入电压

VIH

VCC×0.7 min.

输出禁用时间

tPLZ

200ns

输出使能时间

tPZL

2ms

周期抖动(1)

tRMS

5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)

tp-p

33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)

总抖动(1)

tTL

50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)]

相位抖动

tpj

1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

3

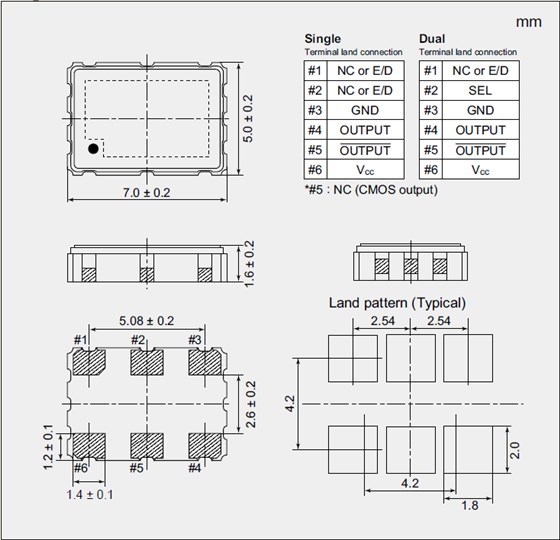

NP7050S-7_5 SPXO4

设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
5NDK晶振环保方针:







日本电波工业株式NDK晶振所说的LCA指的是“生命周期评估”,它包括评估产品的寿命。在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置。在ISO14000系列环境标准中也建立了国际标准。

日本电波工业株式NDK晶振超低电压驱动的CO2排放量(0.8V ~)型时钟振荡器(nz2520sf)采用最先进的技术和传统的产品开发(2700系列)是由环境LCA技术相比。二氧化碳排放量的计算量的部分制造,产品制造和我们的产品纳入笔记本电脑的功耗,以及产品运输的燃料消耗量。所采用的分析方法是“现场类型”,研究工厂和生产线单位的功耗,然后从产品的总金额,每产品的功耗。NDK晶振,贴片晶振,NP7050S晶振.6
