6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
什么是“RTC”？“RTC”是Real Time Clock的缩写，是一种测量时间的电子设备。
什么是“RTC模块”？“RTC模块”是集成了RTC IC、振荡器电路和主时钟的单个封装模块。不需要自行进行振荡器电路设计和频率调整。
6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
你在纠结这些问题吗？爱普生晶振RTC模块可以解决3类问题：
1，备份电流消耗不符合规格
在许多物联网应用中，降低电流消耗的趋势越来越强。
对于智能电表，为了安全起见，通常需要防篡改功能。然而，如果微控制器每次都进行篡改检测，则系统电流消耗可能会很高。RTC可以以低得多的功率接管许多内务管理功能。
2，使用备用电池时，时间信息的数据保持时间太短...
在电源故障期间保持正确的时间信息是一项要求。
由于空间限制或成本，高容量电池可能不是一个选项。
3，在极端温度条件下，时钟的准确度会变差
智能电表对高精度时钟的需求日益增加。电力公司使用时基向客户收费。
智能电表经常暴露在极端天气条件下，RTC可以在很宽的温度范围内保持较高的时钟精度。
对于工业应用，RTC模块需要高工作温度。这是因为设备内部的温度非常高。
石英晶体振荡器 RX8901CE和RX4901CE的主要特性：
1，用备用电池延长了操作时间
低功耗(典型值240nA。)
2，记录多达3种传感器的时间戳。
时间戳最多可记录32次，最多可支持3个输入。
高温条件下(高达105℃)的高精度时间信息。
借助D-TCXO功能，它可以在很宽的工作温度范围(-40至105℃)内提供高精度时钟
3，多功能性-选择接口(I2C/SPI)和多种其他功能
支架I2c总线或SPI总线接口标准。还支持多事件引脚、时间戳和其他功能的各种配置
应用：公用事业智能电表，监控安全设备，工业工厂自动化/工业4.0
使用RTC模块的3个原因
1，降低待机功耗和系统功耗
时间戳功能存储检测到事件(信号)时的时间信息。RTC模块将MCU置于低功耗睡眠状态，从而降低整个系统的功耗。
2，电源开关功能可有效利用备用电源

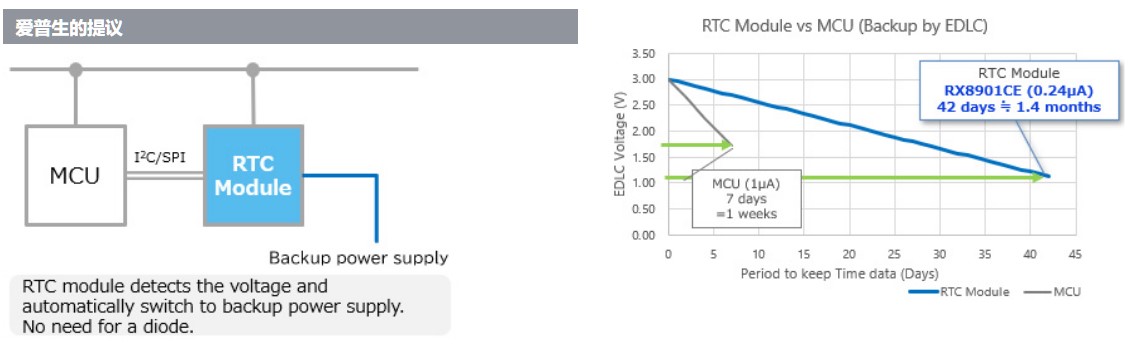

RTC模块检测主电源的电压降，并自动切换到备用电源运行。而MOS开关抑制泄漏电流和电压降，与二极管或电路相比，能够对整个系统进行有效的电源管理。6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
3，当温度变化时，提供高精度的时间信息
DTCXO(数字温度补偿Xtal振荡器)安装在RTC模块中。RTC模块提供高达105℃的高精度时间信息。
6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
贴片石英晶振主要规格 RX4901CE / RX8901CE
| Product Name | RX8901CE | RX4901CE | |
| Interface | I2C-Bus | SPI-Bus | |
| Interface power voltage | 1.6V to 5.5V | ||
| Backup power voltage | 1.1V to 5.5V | ||
| Current consumption at backup | 240nA（Typ.）/3V | ||
| Operating temperature | -40℃ to +105℃ | ||
| Frequency tolerance | XS | ±3.0 x 10-6 / -40℃ to +85℃ (Monthly rate ±8 seconds) | |
| ±5.0 x 10-6 / -40℃ to +105℃ (Monthly rate ±13.2 seconds) | |||
| XB | ±5.0 x 10-6 / -40℃ to +85℃ (Monthly rate ±13.2 seconds) | ||
| ±8.0 x 10-6 / -40℃ to +105℃ (Monthly rate ±21 seconds) | |||
| Features | Auto power switching function | ||
| Time Stamp: record 1/1024 to years data, max. 32 events | |||
| Wakeup timer: 976µs to 32years cycle | |||
| External dimensions | 3.2x2.5x1.0t (Max.)mm | ||
6G晶振RX4901CEXSA0降低系统功耗和提高时间精度的解决方案
包装尺寸和产品特性：
