日本CITIZEN振荡器电路设计这几点要注意了

  现在的电子产品对于晶振各方面参数要求更高了，导致很多普通的石英晶体谐振器已经无法满足要求，从而很多产品在电路设计时选择使用石英晶体振荡器。今天给大家介绍的是日本的五大品牌之一的CITIZEN晶振。CITIZEN品牌创于1918年，前身为日本尚工舍时计研究所，致力于时计产品研究制造。

   大多数人只知道日本西铁城公司是做手表,时钟产品类的,其实西铁城公司是一个集团公司,公司有很多个分公司,也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一,而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主,当然最出名的,深入中国人脑海里的还是西铁城的钟表了.

  它公司的石英晶体产品也是晶振市场中使用比较多的，所以分享下关于振荡器电路设计的注意事项。在设计振荡器电路时，必须将电路常数设置为最佳状态，以便最大限度地利用晶体振荡器的特性。在Citizen，我们正在对以下特性进行电路调查，以便根据许多经验，晶体振荡器和振荡器电路之间的匹配是最佳的。该电路调查旨在为客户更安全地使用晶体谐振器。

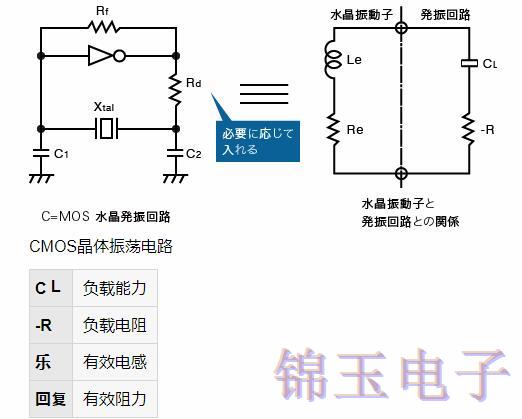

1. MOS型IC晶体振荡器电路

  2.负载能力（CL）负载电容（CL）是从振荡器电路中的振荡器电路的石英晶体振荡器侧看到的有效外部电容，并且谐振频率由晶体振荡器和负载电容确定。因此，如果晶体谐振器的负载电容与要使用的电路的容量不匹配，则将发生频移。

  3.负电阻（-R）负电阻被称为振荡裕度，它表示电路侧振荡启动的好坏。如果使用负电阻不足的电路，则可能发生即使在接通电源时也不会发生晶体振荡器振荡的意外事故。

  4.激励电流（i）激励电流是流过晶体振荡器的电流。如果对晶体振荡器施加过大的激励电流，则可能发生以下故障现象。电磁波噪声增加。在T/F的情况下，发生分支断裂。发生频率温度特性的异常。发生石英振荡器的特性变化。（频率变化·等效串联电阻的变化等）

  5.频率-电源电压特性它表示频率相对于电源电压变化的变化率。引起的功率波动的频率变化的原因是该电路侧（特别是IC）比晶体振荡器的大因子，通常是，它是期望的频率变化率±5ppm的内，用于在电源电压±10％的变化我会的。

  6.频率-温度特性它表示频率相对于温度变化的变化率。单独的晶体单元的频率温度特性与整个振荡电路的特性之间可能存在很大差异。

  7.西铁城晶振强调了振荡余量检查方法为了检查振荡器电路的振荡裕度是否足够，需要知道振荡器电路的负电阻（-R）。将可变电阻器（VR）与晶体振荡器串联，并将可变电阻器的值从振荡停止状态改变为振荡开始。振荡开始时VR的值是负电阻值（-R）。

  为了获得振荡器电路的足够振荡余量，调整C1，C2，Rd，使负电阻值至少是晶体振荡器有效电阻值的五倍。此外，CITIZEN晶振公司建议在车载设备等高可靠性设备中使用10次或更多次。
