深入了解什么是晶振的负载电容

晶振产品种类繁多,经常存在相同体积,不同频率或者相同频率,不同体积的情况,内行都知道贴片晶振有一个重要的参数,那就是负载电容,选择与负载电容值相等的并联电容，就可以以得到标称的谐振频率。一般的电路都是在一个反相放大器（注意是放大器不是反相器）的两端接入晶振，再有两个电容分别接到晶振的两端，每个电容的另一端再接到地，这两个电容串联的容量值就应该等于负载电容，请注意一般IC的引脚都有等效输入电容.

当然,石英晶振产业发展这么久了,对于具体产品中的各个细节都是非常注重的,负载电容这项功能也是不可缺少的,在线路上实用的时候还需要要外接电容，这样会使晶振的精度更精确。现在也有很多IC在使用晶振的时候外部不需要电容，但是这种产品一般要求都不是很严格，但是使用商家到是很喜欢。在电气上它可以等效成一个电容和一个电阻并联再串联一个电容的二端网络，电工学上这个网络有两个谐振点，以频率的高低分其中较低的频率是串联谐振，较高的频率是并联谐振。

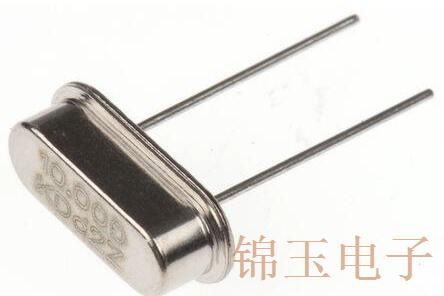

晶振作为电子产品中最常用的电子元器件,主要是为电路提供频率基准的元器件，通常分成有源晶振和无源晶振两个大类，无源晶振需要芯片内部有振荡器，并且晶振的信号电压根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等），如需更换晶振时要同时更换外围的电路。有源晶振不需要芯片的内部振荡器，可以提供高精度的频率基准，信号质量也较无源晶振要好。

石英晶体振荡器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。是利用石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC来共同作用来工作的。振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V电压来维持工作。除此之外，还有许多高性能的晶振，如温补晶振，压控晶振，差分晶振等新产品也在日常生活中开始被使用了.
