我们不仅仅是频率控制以工程为主导的技术支持定制设计/非标准频率晶体和微控制器匹配服务样品库存位于英国的内部技术实验室广泛而成熟的全球分销网络全面的售后支持库存管理通过ISO9001和TS16949认证
灵活性 - 快速周转时间，低MOQ
?定制振荡器
?我们与Esterline Research and Design（Esterline）合作，提供具有独特性能的定制振荡器，适用于最苛刻的应用。
?通过使用Esterline的专有技术，我们为市场上最高性能的TCXO和OCXO提供全面的设计支持。
?通过Esterline，我们突破了高精度振荡器技术的界限。这些突破性产品为TCXO和OCXO树立了新标准，为市场带来了新的性能水平。

ACT晶振,贴片晶振,3225H SMX‐4晶振,射频应用晶振,我们不仅仅是频率控制

以工程为主导的技术支持

定制设计/非标准频率

晶体和微控制器匹配服务

样品库存

位于英国的内部技术实验室

广泛而成熟的全球分销网络

全面的售后支持

库存管理

通过ISO9001和TS16949认证

灵活性 - 快速周转时间，低MOQ

定制振荡器

我们与Esterline Research and Design（Esterline）合作，提供具有独特性能的定制振荡器，适用于最苛刻的应用。

通过使用Esterline的专有技术，我们为市场上最高性能的TCXO有源晶振和OCXO提供全面的设计支持。

通过Esterline，我们突破了高精度振荡器技术的界限。这些突破性产品为TCXO和OCXO树立了新标准，为市场带来了新的性能水平。ACT晶振,贴片晶振,3225H SMX‐4晶振,射频应用晶振

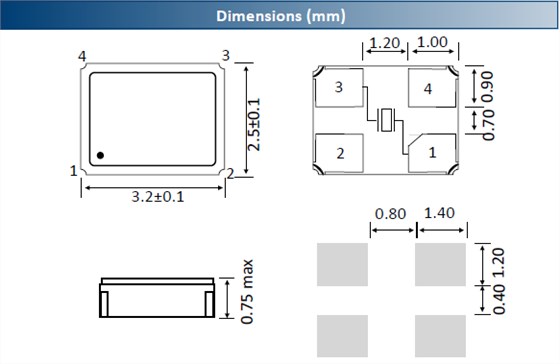

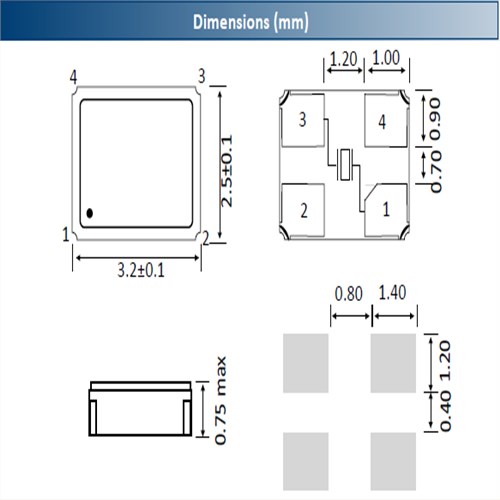

ACT晶振规格	单位	3225H SMX‐4晶振频率范围	石英晶振基本条件
标准频率	f_nom	10.0MHz - 64.0MHz	标准频率
储存温度	T_stg	‐55°C - +125°C	裸存
工作温度	T_use	‐40°C -+85°C	标准温度
激励功率	DL	200µW	推荐:1µW
频率公差	f_— l	±10.0ppm	+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.jyyshkj.com/
频率温度特征	f_tem	-0.034±0.008ppm	超出标准的规格请联系我们.
负载电容	CL	8.0pF - 16.0pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1× 10-6/ year Max.	+25°C,第一年

周期到周期抖动，ACT晶振,贴片晶振,3225H SMX‐4晶振,射频应用晶振

周期到周期（C2C）抖动在JEDEC标准65B中被定义为相邻周期之间的信号的周期时间的变化，在相邻周期对的随机采样中。JEDEC标准进一步规定每个样本大小应该大于或等于1,000。请注意，周期到周期抖动仅涉及2个连续周期之间的周期差异，没有提及理想周期。

周期到周期抖动通常被报告为pS中的峰值，其定义了任何两个连续时钟的上升沿之间的最大偏差。这种抖动规范通常用于说明扩频时钟的稳定性，因为周期抖动对频率扩展功能更敏感，而C2C抖动则不是。周期到周期抖动有时也以pS的RMS值表示。

周期到周期抖动测量方法

ACTMMD建议使用以下步骤测量周期以抖动抖动：

1.测量两个相邻时钟周期T1和T2的周期时间

2.计算T1-T2的值。记录此号码的绝对值。

3.等待随机数的时钟周期

4.重复上述步骤1,000次

5.计算1000个样本的标准偏差（σ）和峰值。峰值是数据集中最大的绝对值（T1-T2）数。

6.重复上述测量25次，并计算25组结果的平均峰值。

与峰到峰周期抖动类似，周期抖动的峰值也发散，而不是随着采样数量的增加而收敛。添加步骤中的步骤6以获得来自25个样本组的平均峰值C2C抖动。

图4是循环抖动直方图的一个例子。在这种情况下，周期抖动的峰值周期为25.66 pS（两个数字中较大的一个：21.22 pS和-25.66 pS以绝对形式表示）。ACT晶振,贴片晶振,3225H SMX‐4晶振,射频应用晶振

长期抖动

长期抖动测量时钟输出从理想位置的变化，连续几个周期。测量中使用的实际循环次数取决于应用。长期抖动不同于周期抖动和周期间抖动，因为它表示抖动对长时间间隔内连续时钟周期流的累积影响。这就是为什么长期抖动有时被称为累积抖动的原因。长期抖动通常用于图形/视频显示器和远程遥测应用，如测距仪。

ACTMMD建议使用以下方法测量长期抖动; 在这个例子中，我们测量了10,000个时钟的长期抖动。

1.测量连续10,000个时钟周期的时间间隔，如图5所示

2.等待随机数的时钟周期

3.重复上述步骤1,000次

4.计算1000个样本的平均值，标准偏差（σ）和峰峰值

重复上述测量25次。从25组结果中，计算平均峰值到峰值。ACT晶振,贴片晶振,3225H SMX‐4晶振,射频应用晶振
