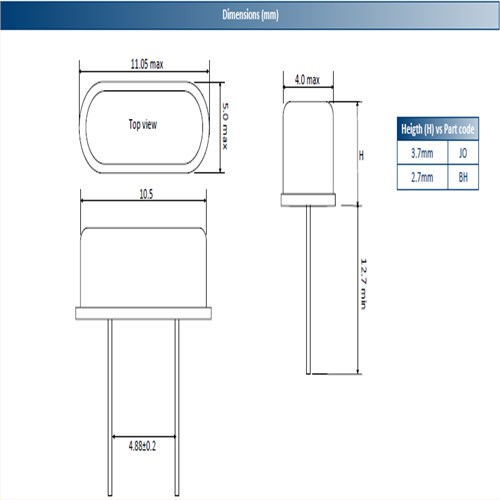

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

ACT晶振,石英晶振,HC49US晶振,插件型无源晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形石英晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

引线型压电石英晶体采用全新自动生产设备，严格的对每颗晶体各项参数指标检测把关，比如电阻的测量技术：引进一批先进的检测仪器，准确度达到±1ppm（国标标准）。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.ACT晶振,石英晶振,HC49US晶振,插件型无源晶振

相位抖动，ACT晶振,石英晶振,HC49US晶振,插件型无源晶振

相位噪声通常被描述为不同频率偏移下的一组噪声值（例如，20KHz的-60 dBc / Hz和10MHz的-95 dBc / Hz），或者作为一系列频率的连续噪声图。相位抖动是相位噪声在一定频谱上的积分，并以秒为单位表示。

在方波中，大部分能量都位于载波频率上。然而，一些信号能量在载波两侧的一系列频率上“泄漏”。相位抖动是相对于载波（fc）的两个偏置频率之间包含的相位噪声能量的量。图6是未滤波的相位噪声曲线，阴影区域表示频率f1和f2之间的相位抖动。

等式3定义f1和f2之间的RMS相位抖动。

时间间隔误差（TIE）

边缘的时间间隔误差（TIE）是该边缘与参考点测量的理想位置的时间偏差。实际上，TIE是用秒或皮秒表示的相位噪声的离散时域表示。图7说明了TIE的基本概念。理想信号通常是由信号周期的平均估计值在软件中创建的信号。

随着时间的推移绘制TIE

时钟波形显示在图8的顶部。红色脉冲完全是定时时钟周期，持续时间恰好为1000 pS。黑色脉冲是抖动的时钟周期。这些时钟脉冲的后沿已被移除以增强演示。在序列开始时，红色和黑色时钟相互对齐。由于抖动，黑色时钟边沿会及时开始移位，有时出现在红色时钟边沿之前，有时会在之后出现。

标记为“时钟周期”的图表表示随着时间的过去测量的黑色时钟周期。在本例中，黑色时钟周期为990 pS或1010 pS。“周期变化”图描绘了每个周期与前一周期的变化。只要两个连续黑色时钟之间的时间段保持不变，该图就保持不变。但是，只要检测到周期差异，它就会记录更改。例如，前4个时钟周期的周期恒定在990 pS，因此“周期变化”图是平坦的; 但是当第五钟的时间从990 pS延长到1010 pS时，情节通过跳到+20 pS的位置报告此变化。换句话说，该图标识了“时钟周期”图中显示的周期变化。

“时间间隔误差”（TIE）图表记录了理想边缘（红色时钟）和实际边缘（黑色时钟）之间的累积误差。在这个例子中，TIE曲线开始于负方向，因为前4个时钟每个都比理想周期短10 ns。抖动误差累积-40 pS后，绘图在第五个时钟方向改变方向并朝向正方向，因为第五个时钟周期比理想周期长10 pS。

当检查传输数据流的行为时，TIE测量特别有用，其中参考时钟通常使用时钟/数据恢复（CDR）电路从数据信号中恢复。大的TIE值可能表明CDR响应数据流变化的比特率时，PLL太慢。ACT晶振,石英晶振,HC49US晶振,插件型无源晶振

使用实时数字示波器进行抖动测量

示波器设置指南

用于测量时钟抖动的最常用仪器是实时数字示波器（示波器）。本部分包含一般示波器设置准则，以获得更好的抖动测量精度。

数字示波器使用内部时基来定期对其输入进行采样。采样率可以从1 Gsps（千兆采样每秒）到40 Gsps（针对高端设备）。图9说明数字示波器如何采样并显示呈现给其输入的信号。图底部的箭头表示采样点，实线表示实际信号，点表示采样值。示波器显示的信号（用虚线表示）是采样点上的最佳拟合曲线。

读者可能会注意到采样值并不总是与实际信号的值相匹配。这些差异是由范围内的量化错误引起的。这些错误中的大多数是范围的设计/成本折中所固有的，但适当的范围设置可以减轻一些不准确性。在下面的章节中，我们将探讨造成这些错误的主要原因，并建议采取措施减少它们对抖动测量的影响。ACT晶振,石英晶振,HC49US晶振,插件型无源晶振
